# Technisches Zeichnen

# Blattgrößen

Format Maße (mm) Anzahl der Zeichnungsfelder
beschnitten (B) unbeschnitten (U) kurze Seite lange Seite
A0 841 x 1189 880 x 1230 16 24
A1 594 x 841 625 x 880 12 16
A2 420 x 594 450 x 625 8 12
A2.0 420 x 1189 450 x 1230 8 24
A2.1 420 x 841 450 x 880 8 16
A3 297 x 420 330 x 450 6 8
A3.0 297 x 1189 330 x 1230 6 24
A3.1 297 x 841 330 x 880 6 16
A3.2 297 x 594 330 x 625 6 12
A4 210 x 297 240 x 330 4 6
A5 148 x 210
A6 105 x 148
A7 74 x 105
A8 52 x 74
A9 37 x 52
A10 26 x 37

Alle Blattgrößen sind nach DIN 476 spezifiziert.
Alle Blattgrößen sind nach DIN 476 spezifiziert.


# Faltungen

Das Falten von technischen Zeichnungen nach den in DIN 476 festgelegten Formaten erfolgt nach in der DIN 824 definierten Mustern. Grundsätzlich werden Pläne zuerst längs (lange Seite), dann quer (kurze Seite) gefaltet.

# Mit gelochtem Heftrand für Ablage in Heftern

Format 2 x A0
Format 2 x A0

Format A0
Format A0

Format A1
Format A1


Format A2
Format A2
Format A3
Format A3


# Ohne Heftung für Ablage in Fächern oder Taschen

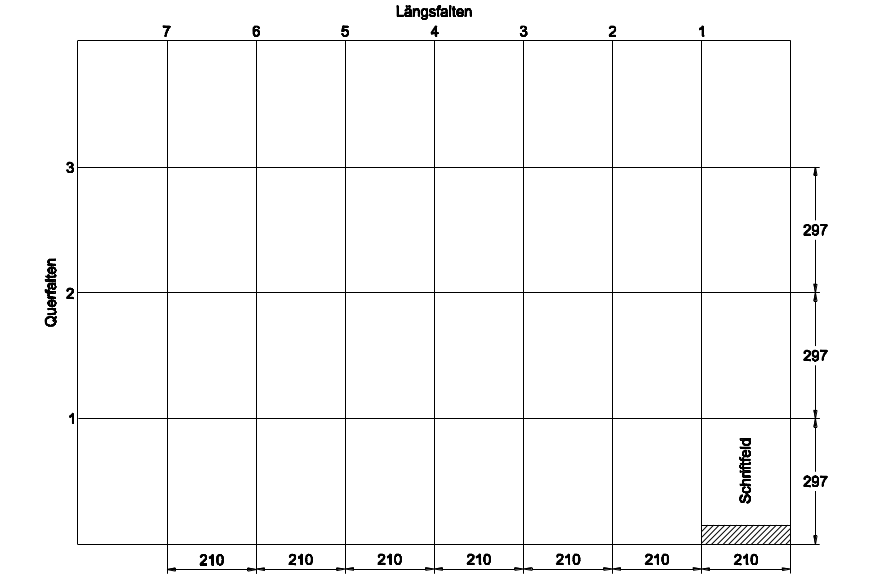

Format 2 x A0
Format 2 x A0

Format A0
Format A0

Format A1
Format A1


Format A2
Format A2
Format A3
Format A3


# Linienarten und Anwendungen

Linienart Linienbreite Beispiele der Anwendung
Volllinie, breit(Kennbuchstabe A) 0,25 0,35 0,5 0,7 1
  • sichtbare KörperkantenGewindebegrenzungen
  • sichtbare Umrisse
  • Gewindebegrenzungen
Volllinie, schmal(Kennbuchstabe B) 0,13 0,18 0,25 0,35 0,5
  • Maßlinien
  • Maßhilfslinien
  • Hinweislinien
  • Schraffuren
  • Bezugslinien
  • kurze Mittellinien
  • Maßlinienbegrenzung
  • Diagonalkreuz
  • Biegelinien
Freihandlinie(Kennbuchstabe C)Zichzacklinie(Kennbuchstabe D)
  • Bruchlinie
Strichlinie, breit(Kennbuchstabe E) 0,25 0,35 0,5 0,7 1
  • Kennzeichnung von Oberflächenbehandlungen
Strichlinie, schmal(Kennbuchstabe F) 0,13 0,18 0,25 0,35 0,5
  • verdeckte Körperkanten
Strichpunktlinie, schmal(Kennbuchstabe G)
  • Mittellinien
  • Symmetrielinien
  • Übertragungslinien
  • Lochkreise
  • Teilungsebene
Strichpunktlinie, breit(Kennbuchstabe J) 0,25 0,35 0,5 0,7 1
  • Kennzeichnungen geforderter Behandlungen
  • Kennzeichnung der Schnittebene
Strich-Zweipunktlinie, schmal(Kennbuchstabe K) 0,13 0,18 0,25 0,35 0,5
  • Umrisse angrenzender Teile
  • Grenzstellung von Teilen
  • Umrisse vor der Verformung
  • Teile vor der Schnittebene
  • Umrahmung besonderer Felder


# Das Schriftfeld

Für Schriftfelder gilt seit Mai 2004 die internationale Norm DIN EN ISO 7200.

Alle technischen Zeichnungen erhalten ein Schriftfeld. Es befindet sich im unteren rechten Bereich der Zeichenfläche, bei Zeichnungen im DIN A4 Format unterhalb der Zeichenfläche. Wenn die Zeichnung nach DIN 824 gefaltet wird, soll das Schriftfeld am unteren Rand des Blattes zu lesen sein.

Die Breite des Schriftfeldes muss 180mm betragen, damit dieses genau in die Zeichnungsfläche eines DIN A4 Blattes passt. Die Höhe des Schriftfeldes kann beliebig gewählt werden.

Folgende Pflichtfelder sind zu verwenden:

  • Gesetzlicher Eigentümer (z.B. Firma)
  • Sachnummer
  • Ausgabedatum
  • Abschnitts-/Blattnummer
  • Titel
  • Genehmigende Person
  • Ersteller
  • Dokumentenart

Zusätzliche Felder sind optional.



# Maßstäbe

Kategorie Empfohlene Maßstäbe
Vergrößerungsmaßstab 50:15:1 20:12:1 10:1
Natürlicher Maßstab 1:1(Größe der Zeichnung : natürliche Größe)
Verkleinerungsmaßstäbe 1:51:501:5001:5000 1:21:201:2001:2000 1:101:1001:10001.10000
